ASTM A709 เกรด 50Wเป็นแผ่นเหล็กโลหะผสมที่มีความแข็งแรงสูง-ต่ำ-ซึ่งพัฒนาขึ้นสำหรับการใช้งานสะพานและโครงสร้างเป็นหลัก ซึ่งทั้งความสามารถในการรับน้ำหนัก-และความต้านทานการกัดกร่อนในชั้นบรรยากาศมีความสำคัญ
คุณสมบัติแผ่นเหล็กผุกร่อนเกรด A709 ที่สำคัญ 50W ประกอบด้วยกำลังรับผลผลิตขั้นต่ำ 50 ksi (345 MPa) ความต้านทานแรงดึงขั้นต่ำ 70 ksi (485 MPa) และความต้านทานการกัดกร่อนในชั้นบรรยากาศที่เพิ่มขึ้น
ASTM A709/A709M ระบุเกรด 50W ไว้เป็นพิเศษว่าเป็นเกรดการผุกร่อน และเชื่อมโยงกับข้อกำหนด A588/A588M ในขณะที่ข้อกำหนด A709 จะเพิ่มข้อกำหนดเฉพาะของบริดจ์- เมื่อเกี่ยวข้อง
เหล็กผุกร่อน A709 เกรด 50W คืออะไร?
A709 เกรด 50W เป็นเกรดเหล็กโครงสร้างที่ทนต่อสภาพดินฟ้าอากาศ ครอบคลุมโดย ASTM A709/A709M ซึ่งเป็นข้อกำหนด ASTM สำหรับเหล็กโครงสร้างที่ใช้ในสะพาน เอกสาร ASTM แสดงรายการเกรด 50W [345W] ในกลุ่มเกรดการผุกร่อน และเชื่อมโยงกับ ASTM A588/A588M
ซึ่งแตกต่างจากเหล็กโครงสร้างทั่วไปที่ปกติต้องใช้ระบบสีป้องกันในสภาพแวดล้อมที่เปิดโล่ง เหล็กผุกร่อนได้รับการออกแบบมาเพื่อพัฒนาชั้นออกไซด์ป้องกันภายใต้การสัมผัสบรรยากาศที่เหมาะสม คราบนี้สามารถลดการลุกลามของการกัดกร่อนในชั้นบรรยากาศได้เมื่อเหล็กได้รับการออกแบบ สัมผัส และบำรุงรักษาอย่างถูกต้อง
อย่างไรก็ตาม เหล็กกันผุกร่อนไม่ได้ไม่ต้องบำรุงรักษาแบบสากล- ความเปียกชื้นอย่างต่อเนื่อง การปนเปื้อนของเกลือ การสัมผัสในทะเล รอยแยก การระบายน้ำไม่ดี และสภาวะที่รุนแรงอื่นๆ อาจส่งผลต่อพฤติกรรมการกัดกร่อนได้ ดังนั้นควรประเมินสภาพแวดล้อมก่อนเลือกแผ่นเหล็กผุกร่อน A709 เกรด 50W
A709 เกรด 50W ทนต่อสภาพอากาศ โครงสร้างเหล็ก คุณสมบัติทางกล
สมบัติทางกลเป็นหนึ่งในเหตุผลที่สำคัญที่สุดที่ผู้ซื้อเลือกแผ่นเหล็กผุกร่อน A709 เกรด 50W ที่มีความแข็งแรงสูงสำหรับสะพานและการใช้งานโครงสร้างหนัก
| คุณสมบัติ | ข้อกำหนด A709 เกรด 50W |
|---|---|
| ความแข็งแรงของผลผลิต | มากกว่าหรือเท่ากับ 50 ksi / 345 MPa |
| ความต้านแรงดึง | มากกว่าหรือเท่ากับ 70 ksi / 485 MPa |
| การยืดตัวใน 2 นิ้ว | มากกว่าหรือเท่ากับ 21% |
| การยืดตัวใน 8 นิ้ว | มากกว่าหรือเท่ากับ 18% |
| ประเภทเหล็ก | เหล็กอัลลอยด์สูง-ความแข็งแรงสูงต่ำ- |
| มาตรฐานหลัก | มาตรฐาน ASTM A709/A709M |
ข้อมูลทางเทคนิคเชิงพาณิชย์จากผู้ผลิตเหล็กรายใหญ่ยังรายงานเกรด 50W ที่ความแข็งแรงของผลผลิตขั้นต่ำ 50 ksi, ความต้านทานแรงดึงขั้นต่ำ 70 ksi และการยืดตัวขั้นต่ำ 21% ใน 2 นิ้วสำหรับช่วงความหนาของแผ่นที่ใช้บังคับ
คุณสมบัติเหล่านี้ให้ความสมดุลที่เป็นประโยชน์ระหว่างความแข็งแรงและความเหนียว กำลังรับผลผลิตขั้นต่ำ 345 MPa ช่วยให้วิศวกรสามารถใช้วัสดุโครงสร้างที่มีความแข็งแรงสูง-โดยไม่ต้องย้ายไปยังเกรดที่มีความแข็งแรงสูงกว่ามาก- เช่น HPS 70W โดยตรง
องค์ประกอบทางเคมีเกรด A709 50W
พฤติกรรมการต้านทานการกัดกร่อน-ของแผ่นเหล็กเกรด A709 เกรด 50W มีความสัมพันธ์อย่างใกล้ชิดกับระบบอัลลอยด์ ASTM A709/A709M ระบุข้อกำหนดทางเคมีที่แตกต่างกันสำหรับเกรด 50W ประเภท A และประเภท B
| องค์ประกอบ | ประเภท A น้ำหนัก% | ประเภท B น้ำหนัก% |
| คาร์บอน (ซี) | น้อยกว่าหรือเท่ากับ 0.19 | น้อยกว่าหรือเท่ากับ 0.20 |
| แมงกานีส (Mn) | 0.80–1.25 | 0.75–1.35 |
| ฟอสฟอรัส (P) | น้อยกว่าหรือเท่ากับ 0.030 | น้อยกว่าหรือเท่ากับ 0.030 |
| ซัลเฟอร์ (S) | น้อยกว่าหรือเท่ากับ 0.030 | น้อยกว่าหรือเท่ากับ 0.030 |
| ซิลิคอน (ศรี) | 0.30–0.65 | 0.15–0.50 |
| นิกเกิล (พรรณี) | น้อยกว่าหรือเท่ากับ 0.40 | น้อยกว่าหรือเท่ากับ 0.50 |
| โครเมียม (Cr) | 0.40–0.65 | 0.40–0.70 |
| ทองแดง (ลูกบาศ์ก) | 0.25–0.40 | 0.20–0.40 |
| วานาเดียม (V) | 0.02–0.10 | 0.01–0.10 |
องค์ประกอบเหล่านี้ทำงานร่วมกันเพื่อให้ได้สมรรถนะทางโครงสร้างที่ต้องการและเพิ่มความต้านทานการกัดกร่อนในชั้นบรรยากาศ ASTM ยังตั้งข้อสังเกตอีกว่าเกรด 50W ประเภท A และประเภท B สอดคล้องกับเกรด A588/A588M A และ B ตามลำดับ
A709 เกรด 50W เทียบกับ A588 เทียบกับ A572 เกรด 50 เทียบกับ A709 เกรด 50 Corten Steel
สำหรับผู้ซื้อที่ค้นหาคุณสมบัติ A709 เกรด 50W การเปรียบเทียบเกรดจะมีประโยชน์อย่างยิ่ง เนื่องจากเหล็กโครงสร้างหลายชนิดมีความแข็งแรงเล็กน้อยเหมือนกัน แต่มีคุณสมบัติต้านทานการกัดกร่อน-แตกต่างกันมาก
| เกรดเหล็ก | ความแข็งแรงของผลผลิต | ความต้านแรงดึง | คุณสมบัติการผุกร่อน | ตำแหน่งทั่วไป |
| A709 เกรด 50W | มากกว่าหรือเท่ากับ 345 MPa | มากกว่าหรือเท่ากับ 485 MPa | ใช่ | สะพานเหล็กผุกร่อน |
| A588 | โดยทั่วไปมากกว่าหรือเท่ากับ 345 MPa* | โดยทั่วไปมากกว่าหรือเท่ากับ 485 MPa* | ใช่ | เหล็กโครงสร้างผุกร่อนทั่วไป |
| A572 เกรด 50 | มากกว่าหรือเท่ากับ 345 MPa | ช่วง 450–620 MPa* | เลขที่ | เหล็กโครงสร้างที่มีความแข็งแรงสูง- |
| A709 เกรด 50 | มากกว่าหรือเท่ากับ 345 MPa | ช่วง 485–620 MPa* | เลขที่ | เหล็กโครงสร้างสะพาน |
| S355J2W | มากกว่าหรือเท่ากับ 355 MPa | โดยทั่วไป 490–630 MPa* | ใช่ | เหล็กโครงสร้างผุกร่อนของยุโรป |
| เอชพีเอส 50W | มากกว่าหรือเท่ากับ 345 MPa | เกรดการผุกร่อนของสะพานประสิทธิภาพที่สูงขึ้น- | ใช่ | เหล็กสะพานประสิทธิภาพสูง- |
| เอชพีเอส 70W | มากกว่าหรือเท่ากับ 485 MPa | สูงกว่าเกรด 50W | ใช่ | เหล็กผุกร่อนของสะพานที่มีความแข็งแรงสูงกว่า- |
*ข้อกำหนดที่แน่นอนจะแตกต่างกันไปตามความหนา รูปแบบผลิตภัณฑ์ และข้อกำหนดเฉพาะที่เกี่ยวข้อง
ASTM A709 ระบุเกรด 50W ไว้อย่างชัดเจนว่าสอดคล้องกับ A588/A588M ในขณะที่เกรด 50 เกี่ยวข้องกับ A572/A572M
ความแตกต่างในทางปฏิบัติจึงชัดเจน: A709 เกรด 50W ไม่ใช่แค่ "A709 เกรด 50 ที่มีความต้านทานการกัดกร่อนที่ดีกว่า" เป็นเกรดเหล็กสำหรับสะพานผุกร่อนที่กำหนด-โดยมีคุณสมบัติทางเคมีและข้อกำหนดเป็นของตัวเอง
เหล็กโครงสร้าง A709 เกรด 50W กับ A588: เหมือนกันหรือไม่?
A709 เกรด 50W และ A588 มีความสัมพันธ์กันอย่างใกล้ชิด ASTM A709 ระบุว่าเกรด 50W [345W] รวมอยู่ใน ASTM A588/A588M และเคมีเกรด 50W ประเภท A และประเภท B สอดคล้องกับเกรด A588 A และ B
อย่างไรก็ตาม ผู้ซื้อไม่ควรถือว่าเพลต A588 และเพลต A709 เกรด 50W ทุกตัวสามารถใช้แทนกันได้โดยอัตโนมัติ A709 มีโครงสร้างเฉพาะสำหรับการใช้งานบริดจ์ และอาจรวมถึงการทดสอบเฉพาะสะพานเพิ่มเติม - ความทนทาน หรือข้อกำหนดเพิ่มเติม ขึ้นอยู่กับข้อกำหนดเฉพาะที่ซื้อ
ดังนั้น หากโครงการเชื่อมต่อระบุ ASTM A709 เกรด 50W ใบสั่งซื้อและใบรับรองโรงงานควรระบุเกรด A709 ที่จำเป็นและข้อกำหนดเสริมที่เกี่ยวข้องทั้งหมดโดยเฉพาะ
A709 เกรด 50W กับ S355J2W เหล็กผุกร่อนความแข็งแรงสูง
S355J2W เป็นเกรดเหล็กโครงสร้างที่ทนต่อสภาพอากาศของยุโรป ในขณะที่ A709 เกรด 50W เป็นเกรดของระบบเหล็กสะพาน ASTM- จุดแข็งของผลผลิตขั้นต่ำค่อนข้างใกล้เคียงกัน: ประมาณ 345 MPa สำหรับ A709 เกรด 50W เทียบกับ 355 MPa สำหรับ S355J2W
ทางเลือกจึงควรขึ้นอยู่กับมาตรฐานของโครงการที่ควบคุมมากกว่าความแข็งแกร่งของผลผลิตเพียงอย่างเดียว สำหรับโครงการที่ได้รับการออกแบบตามข้อกำหนด ASTM/AASHTO โดยทั่วไปแล้ว A709 เกรด 50W จะเป็นข้อกำหนดที่เหมาะสม สำหรับโครงการมาตรฐานยุโรป- อาจจำเป็นต้องใช้ S355J2W

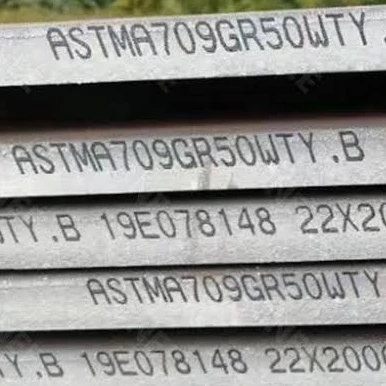

คุณสมบัติที่สำคัญของแผ่นเหล็กผุกร่อนเกรด A709 50W
คุณสมบัติแผ่นเหล็กเกรด 50W ที่สำคัญของ A709 สามารถสรุปได้เป็น 5 ด้าน
- ประการแรก ให้กำลังรับผลผลิตขั้นต่ำ 345 MPa ทำให้วัสดุมีความแข็งแรงทางโครงสร้างเพียงพอสำหรับการใช้งานสะพานหลายๆ แบบ
- ประการที่สอง ความต้านทานแรงดึงต่ำสุดถึง 485 MPa ซึ่งให้ความแข็งแรงที่เป็นประโยชน์-ต่อ-ความสมดุลของน้ำหนักสำหรับการผลิตโครงสร้าง
- ประการที่สาม เหล็กได้เพิ่มความต้านทานการกัดกร่อนในชั้นบรรยากาศ เนื่องจากการออกแบบโลหะผสมเหล็ก-ที่ทนต่อสภาพอากาศ
- ประการที่สี่ ขีดจำกัดคาร์บอนที่ค่อนข้างต่ำ ร่วมกับการควบคุมโลหะผสม ช่วยสนับสนุนข้อกำหนดด้านการผลิตและการเชื่อม เมื่อใช้ขั้นตอนการเชื่อมที่เหมาะสม
- ประการที่ห้า วัสดุดังกล่าวได้รับมาตรฐานสำหรับการใช้งานสะพานภายใต้ ASTM A709/A709M ซึ่งทำให้ข้อกำหนดและการจัดซื้อจัดจ้างง่ายขึ้นสำหรับโครงการที่ใช้ระบบ ASTM
การใช้งานทั่วไปของแผ่นเหล็กเกรด A709 50W
เนื่องจากมีการผสมผสานความแข็งแรงสูง ทนต่อสภาพอากาศ และความสอดคล้องกับมาตรฐานเหล็กโครงสร้างสะพาน A709 Grade 50W จึงถูกใช้เป็นหลักสำหรับสะพานทางหลวง สะพานรถไฟ คานสะพาน คานเหล็ก ดาดฟ้าสะพาน ส่วนประกอบรองรับ และโครงสร้างรับน้ำหนักกลางแจ้งอื่นๆ-
สำหรับโครงการที่มีจุดมุ่งหมายเพื่อลดการพึ่งพาระบบการเคลือบแบบเดิมๆ ขณะเดียวกันก็ได้รูปลักษณ์ของเหล็ก-ที่ผุกร่อนตามธรรมชาติ A709 เกรด 50W มีข้อได้เปรียบในทางปฏิบัติที่สำคัญ
อย่างไรก็ตาม สำหรับสภาพแวดล้อมชายฝั่งที่มี-เกลือสูง- สเปรย์ เปียกอย่างต่อเนื่อง หรือมีมลพิษสูง ความเหมาะสมของการใช้เหล็กปรับสภาพดินที่ไม่เคลือบควรได้รับการประเมินอย่างรอบคอบตามเงื่อนไขของโครงการโดยเฉพาะ

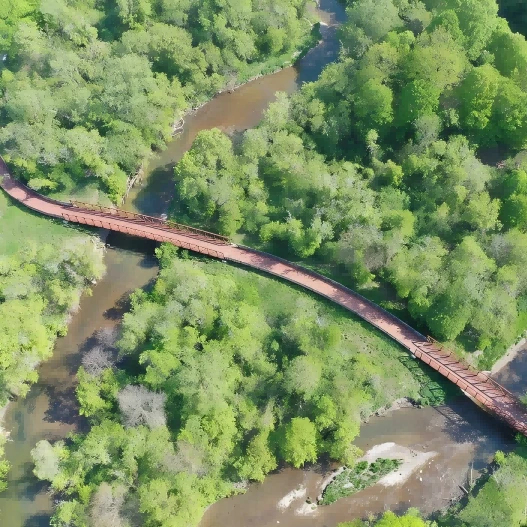

แอปพลิเคชัน A709 Gr.50W
การก่อสร้างเส้นทางดอนตะวันออก
A709 การจัดหาและปรับแต่งแผ่นเหล็กเกรด 50W
สำหรับผู้ซื้อที่จัดหาแผ่นเหล็กผุกร่อน A709 เกรด 50W การเลือกวัสดุควรมีมากกว่าชื่อเกรด ซัพพลายเออร์ควรยืนยันความหนาของแผ่น ความกว้าง ความยาว เงื่อนไขการจัดส่ง ข้อกำหนด ASTM A709/A709M ที่เกี่ยวข้อง องค์ประกอบทางเคมี สมบัติทางกล ข้อกำหนดในการทดสอบ และใบรับรองการทดสอบของโรงงาน
Gnee เป็นผู้จัดหาแผ่นเหล็ก A709 เกรด 50W สำหรับการใช้งานสะพานและโครงสร้าง พร้อมการสนับสนุนสำหรับ-การเลือกวัสดุตามโครงการ ขนาดของแผ่น เอกสารการตรวจสอบ และคำสั่งส่งออกระหว่างประเทศ
ผู้ซื้อสามารถขอใบเสนอราคาตามความหนา ขนาด ปริมาณ ปลายทาง และข้อกำหนดการรับรองของเพลต A709 เกรด 50W ที่กำหนด
เหตุใดจึงเลือกเหล็กทนการกัดกร่อนในบรรยากาศ-เกรด A709 เกรด 50W
ข้อได้เปรียบที่กำหนดของแผ่นเหล็กผุกร่อนเกรด A709 50W คือการผสมผสานระหว่างความแข็งแรงของผลผลิตขั้นต่ำ 345 MPa ความต้านทานแรงดึงขั้นต่ำ 485 MPa และความต้านทานการกัดกร่อนในชั้นบรรยากาศที่เพิ่มขึ้นภายในระบบเหล็กสะพาน-
เมื่อเทียบกับ A572 เกรด 50 มันมีความสามารถในการผุกร่อน เมื่อเปรียบเทียบกับ A709 เกรด 50 ทั่วไป จะช่วยเพิ่มความต้านทานการกัดกร่อนในชั้นบรรยากาศ เมื่อเปรียบเทียบกับ HPS 70W ที่มีความแข็งแรงสูงกว่า- มีระดับความแข็งแกร่งที่ 345 MPa ปานกลางมากกว่า
สำหรับโครงการสะพานที่ต้องการเหล็กโครงสร้างที่ทนทานต่อสภาพดินฟ้าอากาศ ASTM A709 เกรด 50W จึงสามารถให้ความสมดุลในทางปฏิบัติของความแข็งแรงของโครงสร้าง ความต้านทานการกัดกร่อน และ-ประสิทธิภาพของวัสดุในระยะยาว
ติดต่อเราเพื่อรับใบเสนอราคาเหล็กผุกร่อน A709 Gr.50
ต้องการแผ่นเหล็ก A709 เกรด 50W สำหรับโครงการของคุณหรือไม่? ติดต่อ Gnee เพื่อสอบถามข้อมูลจำเพาะ ความพร้อมใช้งาน เอกสาร MTC และใบเสนอราคาตามโครงการ-
